一、高壓隔離開關
高壓隔離開關（Switch - disconnector，文字符號QS）的功用，主要是用來隔離高壓電源，以保證其他設備和線路的安全檢修，因此其結構有如下特點，即它斷開后有明顯可見的斷開間隙，而且斷開間隙的絕緣及相間絕緣都是足夠可靠的，能充分保障人身和設備的安全。但是隔離開關沒有專門的滅弧裝置，因此它不允許帶負荷操作。然而它可用來通斷一定的小電流，例如勵磁電流不超過2A的空載變壓器，電容電流不超過5A的空載線路以及電壓互感器和避雷器電路等。

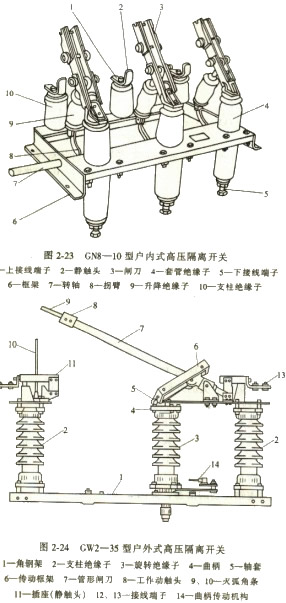

高壓隔離開關安裝地點，分戶內式和戶外式兩大類。圖2-23是GN8-10型戶內式高壓隔離開關的外形；圖2-24是GW2-35型戶外式高壓隔離開關的外形。

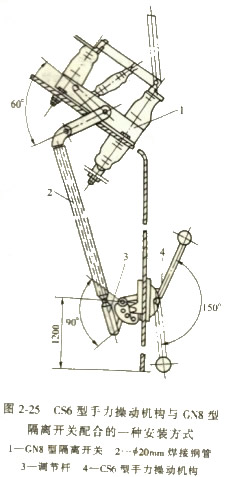

戶內式高壓隔離開關通常采用CS6型手力操動機構操作。圖2-25是CS6型手力操動機構與GN8型隔離開關配合的一種安裝方式。
戶外式高壓隔離開關，35kV及以上的通常采用杠桿傳動的手力操動機構而10kV及以下的則大多采用圖2-26所示絕緣操作棒（俗稱“令克棒”）進行操作。
二、高壓負荷開關
高壓負荷開關(Load-swit。h，文字符號QL)，具有簡單的滅弧裝置，因此能通斷一定的負荷電流和過負荷電流，但不能斷開短路電流，因此它必須與高壓熔斷器串聯使用，借助熔斷器來實現短路保護，切斷短路故障。負荷開關斷開后，與隔離開關一樣，有明顯可見的斷開間隙，因此它也具有隔離電源、保證安全檢修的功用。

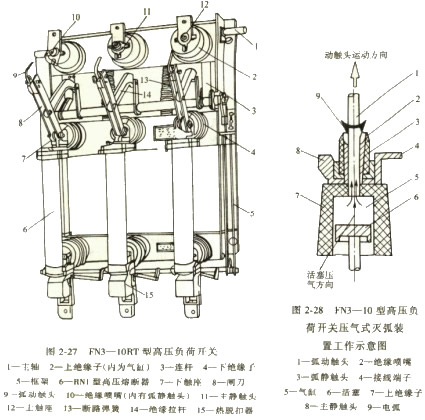

圖2-27是一種比較常見的FN3-10RT型戶內壓氣式高壓負荷開關的外形圖。上半部為負荷開關本身，很像一般高壓隔離開關，實際上它也就是在高壓隔離開關基礎上加一個簡單的滅弧裝置。負荷開關上端的絕緣子就是一個壓氣式滅弧室，它不僅起支持絕緣子的作用，而且內部是一個氣缸，其中裝有由操動機構主軸傳動的活塞，如圖2-28所示，其功能如打氣筒。當負荷開關分閘時，在閘刀一端的弧動觸頭與絕緣噴嘴內的弧靜觸頭之間產生電弧。由于分閘時主軸轉動而帶動活塞，壓縮氣缸內的空氣，使之從噴嘴往外吹弧，加之?dāng)嗦窂椈墒闺娀⊙杆倮L及電流回路的電動吹弧作用，使電弧迅速熄火。
高壓負荷開關的滅弧能力不足以熄滅短路電弧，因此負荷開關不能配以保護短路的繼電保護來自動跳閘，但可以配以保護過負荷的熱脫扣器。當電路發生過負荷時，熱脫扣器動作，使負荷開關自動跳閘，實現過負荷保護。

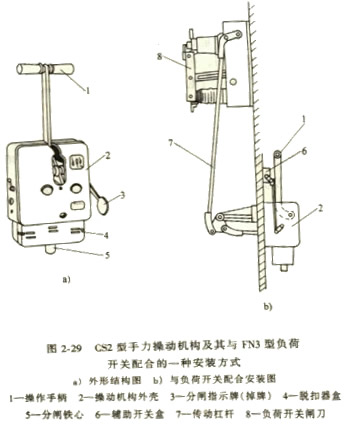

高壓負荷開關一般配用CS2型等手力操動機構進行操作。圖2-29是CS2型于／J操動機構的外形及其與FN3型負荷開關配合的一種安裝方式。
