作為一種利用料床粉磨原理的設備，立磨用于粉磨物料的有用功是球磨機的2.5倍，已經被實踐證實是高效節能、先進可靠的生料粉磨設備，是一項符合國家節能減排的產業政策、值得大力開發研究和推廣應用的先進實用設備。
成都建筑材料工業設計研究院有限公司在長期的生料立磨系統設計過程中，積累了豐富的國內外市磨工藝設計經驗和生產運行數據。在此基礎上，建立了自己的基本實驗?zāi)Ｐ�，結合生產實踐，經大量試驗和優化改進，研制出了擁有自主知識產權的CRM系列立式輥磨（表1）。
|
磨機型號 |
磨盤直徑 |
磨輥數 |
產量（t/h） |
功率（kW） |
配套熟料線規模（t/d） |
|
CRM2652 |
2650 |
8 |
80～100 |
900 |
1000 |
|
CRM3604 |
3600 |
4 |
200～240 |
2000～2240 |
2500 |
|
CRM4004 |
4000 |
4 |
260～300 |
2500～3000 |
3200 |
|
CRM4504 |
4500 |
4 |
320～370 |
3000～3600 |
4000 |
|
CRM5304 |
5300 |
4 |
400～460 |
3800～4200 |
5000～6000 |
1、主要結構

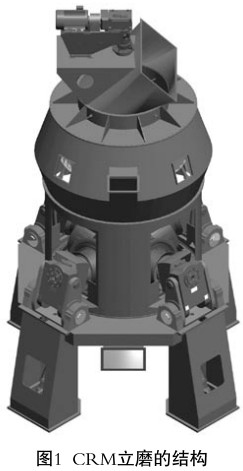

CRM立式輥磨主要由基礎框架、底座、風室、磨盤總成、磨輥總成、搖臂總成、殼體、分離器、傳動裝置、潤滑系統、液壓系統等組成（圖1）。其中，基礎框架為整體預埋結構，無需埋螺栓，主減速機底板安裝找正后灌注環氧樹脂，基礎施T及安裝均簡單且易于保證質量；底座采用立柱+橋架的結構形式，確保支撐穩固抑制振動，且便于主減速機拖出檢修。
2、工作原理

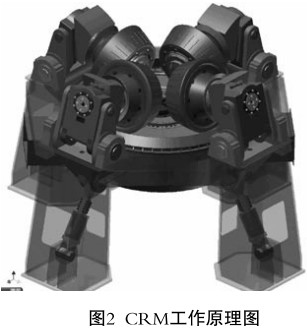

主電機通過帶有推力軸承的行星齒輪減速器驅動磨盤旋轉（圖2）。當原料喂人磨內落到磨盤中心之后，隨磨盤的旋轉進入磨盤與磨輥之間進行擠壓碾磨，同時在離心力的作用下被甩到磨盤外圍的風環中。麼輥對物料的粉磨壓力由液壓張緊系統的油缸通過搖臂提供。由進風口進入的熱風通過風環向上吹出，將碾磨后的物料帶起進入磨機頂部的分離器內。經分離器的導向風葉整流后，在其轉子葉片外緣的選粉區，氣流中的粗細粉被分級為粒度合格的細粉和粒度不合格的粗粉。細粉隨風進入轉子內部并從出風口離開立磨，被旋風筒或收塵器收集下來；粗粉則被甩到選粉機內壁沿灰斗落到磨盤中心進行再次粉磨。由于選粉機直接安裝在磨機頂部殼體上合為一體，因此，上述循環是在磨機內部進行的，不需要任何輔助設備。
在上述物料粉磨過程中，一部分難以粉碎的大塊物料或金屬塊無法被熱風帶走，落人風環下面，被隨磨盤旋轉的刮刀刮人排渣口排出。排出的粗渣經提升機提升并經除鐵器排除鐵質后，匯入新喂入的物料中再次進入磨內被粉磨。粗渣物料的外部循環，加速了磨內物料的流動，有助于降低磨機電耗，提高產量。
3、優點
(1)平盤錐輥，結構簡單，運行可靠；
(2)磨輥襯板為整體式，裝拆快速且可通過堆焊修復后反復使用；
(3)搖臂結構，磨輥獨立加載振動��；
(4)磨輥可快速翻出，可在線檢修（4輥）；
(5)液壓泵僅在調整壓力或補償滲漏引起的壓力下降時工作；
(6)液壓缸具有橫向緩沖裝置消除缸桿橫向力提高油缸壽命；
(7)磨輥?zhàn)詣?dòng)提升及降落可空載啟動；
(8)電氣一機械雙重限位裝置可防止磨輥磨盤相碰；
(9)每個磨輥均有完善的氣封壓差監測系統，保證油封工況良好；
( 10)循環潤滑，確保磨輥軸承在良好潤滑和冷卻下獲得更長壽命；
(11)粉磨、分選．烘干均在磨內同時進行，結構緊湊；
(12)中心進料，布料均勻，運轉平穩；
(13)變頻調速的籠式轉子動態選粉，效率高；
(14)重要零件均利用有限元分析優化結構與形狀，改善受力狀況；
(15)回轉喂料機具有刮刀裝置進行自清潔，對粘濕物料的抗粘堵能力強。
4、試驗立磨
對于任何一種型式的立式輥磨，首先要做好原料樣6占的粉磨試驗，測定各種參數，才能準確選定立磨的規格型號，科學合理地確定內部結構設計和操作數據。而常規采用的試驗管磨所做易磨性試驗，由于其粉磨原理和機械結構均與立式輥磨完全不同，無法與工業立磨建立相關聯的數學模型，得m的試驗數據也就無法用于工業市磨的設計和選型。因此，建立試驗立磨粉磨系統，才能為成功進行立磨粉磨系統開發研究提供必需的基礎數據支持和試驗保障。為此，我院投資數百萬元，按照CRM系列立磨的核心參數和結構特點開發了CRM362試驗立磨，并建立完整的試驗?zāi)ハ到y(tǒng)，可完成原料易磨性和磨蝕性試驗，與工業立磨建立相關聯的數學模型，為我院的直磨選型和設計以及粉磨技術的持續開發和優化提供強有力的基礎數據支持。
5、實際應用與效果
廣安桂興2500 t/d水泥生產線技改工程生料制備系統（圖8）采用我院自主研制的CRM3604生料直磨粉磨。該系統采用雙風機配置，系統設計產量為190～210 t/h，系統設計電耗不超過20 kWh/t。CRM3604ffdrJ生料立磨磨盤直徑3 600 mm，裝機功率2000 kW，適用于配套2 500~3 000 t/d熟料生產線的生料制備系統。
該生料立磨于2009年2月開始現場安裝，4月進入調試階段，4月27曰一次性投運成功，運行效果很理想。白4月27日投料運行以來，該立磨生料制備系統運行非常平穩，立磨振動小于2 mm/s，操作簡單；生料成品細度滿足80μm篩余≤12%的前提下，系統平均產量長期穩定在220 t/h，最大產量可達240 t/h；系統電耗<16 kWh/t。業主對此臺立磨及生料制備系統投產后的優異表現給予了高度的評價。
6、結束語
CRM立磨在廣安桂興水泥公司生料制備系統的優異表現，證明成都院CRM立磨的研制是成功的。其適用于5 000～6000t/d規模的CRM5304也即將投產。CRM系列立磨的成功對我國水泥工業粉磨技術的進步具有積極的推動作用。
