現行使用的10 kV開關柜主要分為真空開關柜和SF6開關柜兩種。其中IO kV真空開關柜主要使用金華電力開關有限公司(HXGH15、XGN68)、寧波華通(HXGNIO)、杭州成套設備公司、寧波天安有限公司等幾家公司產品,SF6開關柜主要使用施耐德(SM6、RM6)、德里斯?fàn)?G.I.S.E.L.A)、ABB (Safering)、西門子(SIMOSEC)、阿爾斯通(M24)等幾家公司產品。
1、真空開關柜介紹及防范要點
1.1 金華開關廠真空開關柜
1.1.1HXGN15系列

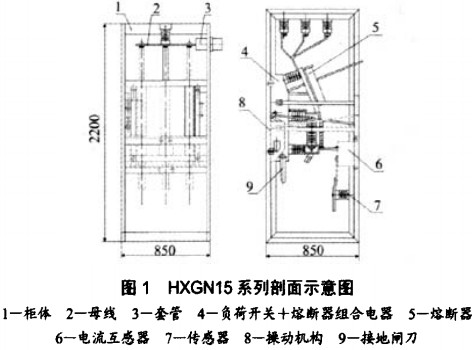

(1) HXGN15系列剖面如圖l所示(此圖樣為帶接地閘刀的主環網柜,通常在使用中都將其拆除)。
(2) HXGN15系列優缺點:
優點:空間大,便于電纜搭接和檢修,運行可靠。
缺點:元部件容易損壞,柜門易變形造成關閉困難;操作機構操作不暢,存在卡滯問題;占地空間大;指示燈經常出現故障。
(3)HXGN15型開關柜作業風險防范要點:
1)操作隔離閘刀前、后,需注意絕緣隔板的使用;
2)送電操作前,需檢查熔斷器聯跳擋板位置,防止因不到位造成熔斷器熔斷后開關跳不掉;
3)隔離閘刀的操作必須到位,不然開關合不上:
4)更換故障熔斷器時,需在熔斷器線路側加掛接地線一組。由于開關柜接地刀位于熔絲母線側,故開關柜改線路接地狀態時,不能用開關柜接地刀閘代替接地線;
5)該型開關出線柜隔離閘刀與接地閘刀聯動,合開關前應檢查接地閘刀的位置,防止接地閘刀未拉開造成帶接地合開關。
1.1.2 XGN68-12系列
(I)XGN68-12系列剖面如圖2所示。
(2)XGN68-12系列優缺點:
優點:體積小,重量輕,操作方便,結構簡單。
缺點:緊急按鈕無防護罩:體積小,且縱向排列,環網柜不便于掛設接地:更換熔絲困難;開關柜門容易變形,造成裝卸困難。
(3) XGN68-12型開關柜作業風險防范要點:
1)該型開關柜隔離閘刀為線路閘刀,與HXGN15型開關柜的母線側隔離閘刀不同:
2)送電操作時,開關有一個儲能過程,不是一步到位的:
3)隔離閘刀的操作必須到位,否則開關合不上;
4)更換故障熔斷器時,需拉出熔斷器抽屜;
5)該型開關出線柜隔離閘刀與接地閘刀是聯動的,合開關前定要檢查接地閘刀位置,防止接地閘刀未拉開造成帶接地合開關。
1.2寧波華通系列開關柜
(1) HXON-10系列開關柜優缺點:
優點:空間大,便于電纜搭接和檢修;運行簡單可靠;關聯閉鎖程度較高,不易發生誤操作。
缺點:閉鎖裝置過于嚴密,以點為準,又無限位裝置,會造成操作無效或無法操作:開關的隔板水平設置,易產生凝露,降低絕緣性能;無二次電源切換裝置;無前觀察窗,無法監察設備運行情況。
(2) HXGN-10系列開關柜檢修作業風險防范要點:
1)該型開關柜的閉鎖裝置較嚴密,每一步操作必須十分到位,且沒有定位裝置,故經常出現操作無效現象,如發生狀況時,只需調整操作手柄位置即可,合開關前必須關閉閘刀操作窗口:
2)開關隔板由于水平設置,往往會因?yàn)榄h(huán)境濕度的增加,凝聚水珠,降低絕緣性能,因此對隔板應定期清理、測試。進線柜停電后仍有可能帶電,需確證上級電源停電后方能打開柜門;
3)隔離閘刀為開關母線側,接地閘刀在開關母線側,這一點有別其他開關柜;
4)操作時,需手動按下緊急跳閘按鈕,打開閘刀操作窗方能操作;隔離閘刀的操作必須到位。不然開關合不上:
5)更換故障熔斷器時,需在熔斷器線路側加掛接地線一組:
6)該型開關的操作方向?yàn)樯舷虏僮,由于操作手柄是活?dòng)的,
操作時需注意力度控制,防止手柄滑出,對操作人員造成傷害。
2、 SF6開關柜介紹及防范要點
2.1 施耐德SM6、RM6系列開關柜
2.1.1施耐德SM6系列

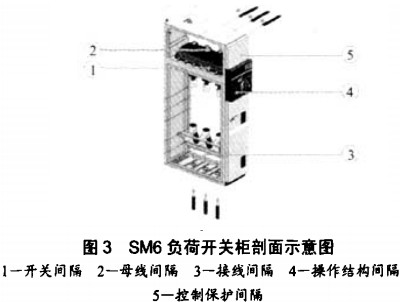

(1) SM6負荷開關框剖面如圖3所示。
(2) SM6-IM、IMC系列開關柜優缺點:
優點:全柜由相互絕緣的間隔組成,單氣泡,更換方便,安全性強;聯鎖機構直接,可靠簡單,操作、檢修方便;熔絲更換方便。
缺點:帶電顯示器容易出現故障,無法顯示:開關柜為全密封,無明顯斷開點,操作時無法判斷是否分合閘到位;二次核相裝置接線要求較高;由于滅弧介質為SF6,對運行環境有特殊要求,必須配備強制通風裝置;底板密封不嚴,容易造成設備受潮銹蝕;無氣體壓力表。該開關柜用戶出線柜的電纜搭接樁頭為內藏式,施工很困難。另外,大于120 mmz的電纜頭就無法直接搭接,需加裝連接片加長才能搭接電纜頭。
(3)開關柜檢修作業風險防范要點:
1)柜門關上,開關離開接地位置后,方可進行合閘操作;開關分閘后,才能接地:開關接地后,才能打開柜門;打開柜門把開關鎖定在分閘位置后,才能操作接地開關做試驗;
2)電動按鈕和緊急按鈕應加裝防護罩,接地刀閘應加裝防誤提示鎖,室內開關柜應加裝強制通風裝置:
3)操作前后應注意核對位置指示與帶電顯示;
4)出線柜送電前應檢查熔斷跳閘擋板是否到位:
5)進線柜電纜進線采用下進線,開關斷開后開關柜內仍有電,在未驗明上級電源斷電前,嚴禁合接地,嚴禁打開柜門。
2.1.2施耐德RM6系列
(I)RM6系列開關柜優缺點:
優點:RM6柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜,全絕緣、全密封,占地面積小,安全性強;聯鎖機構直接,可靠簡單,操作方便。
缺點:帶電顯示器容易出現故障,無法顯示;開關柜為全密封,無明顯斷開點,操作時無法判斷是否分合閘到位:二次核相裝置接線要求較高;用戶柜熔絲裝置不合理,更換較復雜。
(2)開關柜檢修作業風險防范要點:
1)柜門關上,開關離開接地位置后,方可進行合閘操作;開關分閘后,才能接地:開關接地后,才能打開柜門;打開柜門把開關鎖定在分閘位置后,才能操作接地開關傲試驗:
2)電動按鈕和緊急按鈕應加裝防護罩,接地刀閘應加裝防誤提示鎖,室內開關柜應加裝強制通風裝置:
3)操作前后應注意核對位置指示與帶電顯示;
4)出線柜送電前應檢查熔斷跳閘擋板是否到位;
5)進線柜電纜進線采用下進線,開關斷開后開關柜內仍有電,在末驗明上級電源斷電前,嚴禁合接地,嚴禁打開柜門。
2.2德里施爾G.I.S.E.L.A.系列
(l)德里施爾GJ.S.E.L.A.系列開關柜優缺點:
優點:德里施爾G.I.S.E.L.A.系列開關柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜,全絕緣、全密封,占地面積小,安全性強。
缺點:結構緊湊、復雜,對操作人員要求較高:開關框?yàn)槿芊,無明顯斷開點,操作時無法判斷是否分合閘到位;_次核相裝置接線要求較高;紅色系列開關柜電纜接線室太小,施工較困難。
(2)德里施爾G.I.S.EL九系列開關柜檢修作業風險防范要點:
1)操作前后應注意核對位置指示與帶電顯示:
2)應加裝強制通風裝置:
3)進線柜電纜進線采用下進線,開關斷開后開關柜內仍有電,在未驗明上級電源斷電前,嚴禁合接地,嚴禁打開柜門。
2.3 ABB Safering系列開關柜
(1) ABB Safering系列開關柜優缺點:
優點:開關柜為多間隔共箱式SF6氣體滅弧、絕緣環網柜,全絕緣、全密封,占地面積小,安全性強。
缺點:結構緊湊、復雜,對操作人員要求較高;開關柜為全密封,無明顯斷開點,操作時無法判斷是否分合閘到位;二次核相裝置接線要求較高。
(2) ABB Safering系列開關柜檢修作業風險防范要點:
1)電動按鈕和緊急按鈕應加裝防護罩,室內開關柜應加裝強制通風裝置;
2)操作前后應注意核對位置指示與帶電顯示,熔斷器指示是否到位:
3)進線柜電纜進線采用下進線,開關斷開后開關柜內仍有電,在未驗明上級電源斷電前,嚴禁合接地,嚴禁打開柜門。
2.4西門子SIMOSEC系列開關柜
(1)西門子系列開關柜優缺點:
優點:絕緣性能好,開關操作可靠簡單、方便。
缺點:示意圖上接地線用紅顏色標注,與現行標準用法不一致;柜面布置不合理,易發生誤操作;緊急按鈕無防護罩。
(2)西門子系列開關柜檢修作業風險防范要點:
1)電動按鈕和緊急按鈕應加裝防護罩:
2)操作前后應注意核對位置指示與帶電顯示;
3)應標注操作孔名稱,操作前應核對開關操作孔和接地操作孔是否正確;
4)應加裝防誤提示鎖和強制通風裝置:
5)迸線柜電纜進線采用下進線,開關斷開后開關柜內仍有電,在未驗明上級電源斷電前,嚴禁合接地,嚴禁打開柜門。
2.5阿爾斯通M24系列開關柜
(1)阿爾斯通系列開關柜優缺點:
優點:絕緣性能好,開關操作可靠簡單、方便。
缺點:結構緊湊、復雜,對操作人員要求較高;二次核相裝置接線要求較高。
(2)阿爾斯通系列開關柜檢修作業風險防范要點:
1)負荷開關合閘前必須打開按地開關,接地開關打開前必須關上柜門并旋轉門手柄鎖上,接地開關關合前負荷開關必須分閘,柜門打開前必須將接地開關關合,負荷開關操作完畢后必須將操作柄反向旋轉進行儲能后才可取下;
2)操作桿插入接地開關操作孔后必須撥動解鎖板方可旋轉操作桿;
3)進線柜無接地閘刀,改檢修狀態時需到上側掛設接地線。
3、結語
綜上所述,10kV開關柜由于設計等原因存在部分危險點,需要我們通過風險辨識或班組安全教育等方式告知運行、檢修人員,防止其誤碰帶點部位,誤操作設備。
