0、前言
礦物燃料日益緊張,環境問題日趨嚴峻,生物能源技術作為可替代能源之一,越發受到人們的重視。與其他生物質能源技術相比,生物質成型燃料(經過顆粒機、秸稈壓塊機加工而成)技術更容易實現大規模生產和使用,它具有低S0
2、NO
z排放等優點。生物質成型燃料灰分含量1.8%左右,燃燒后大部分形成灰渣,由除渣系統排除,飛灰則隨煙氣排出,具有密度小,粒度細等特點。隨著國家環保標準的提高和袋式除塵器應用技術的飛速發展,袋式除塵器被選擇為煙氣凈化設備。濾袋是袋式除塵器核心,濾料再生是其穩定運行的關鍵,清灰技術直接影響袋式除塵器的使用效果,F(xiàn)有袋式除塵器在實際的運行過程中還不夠理想,仍然存在較多問題,如運行阻力增加較快,排灰不暢等。分析其主要原因是除塵器的氣流組織不均;濾袋清灰設計不合理導致濾袋的再生能力差;煙塵覆蓋或滲透進入濾袋纖維層中難于清除,造成濾袋的過濾性能急劇下降,短期內就發生糊袋現象。因此,本文主要從設備構造出發,分析袋式除塵器內的煙氣流場分布,為其優化設計提供依據。
1、袋式除塵器的結構

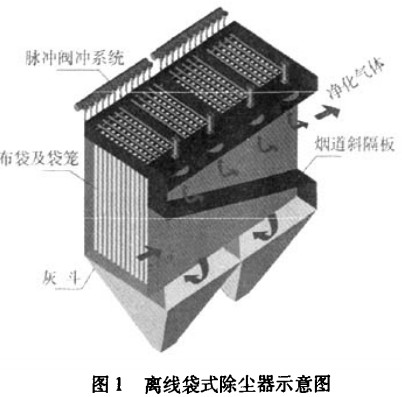

分室離線布袋除塵器如圖1所示,它是針對實際情況對常規布袋除塵器的改良,通過調整內部結構,以改變含塵煙氣的流場分布,從而有助于改善清灰效果,降低運行阻力。其結構原理是煙氣進出口布于同側,由斜隔板分開。袋室由4個相同的分室構成,下部與灰斗相通,過濾后,煙氣由離線閥控制進入上集箱排出。離線閥依次間隔關閉,當其中一個分室離線時,通人壓縮空氣反向噴吹,將集附于布袋上的塵餅吹落,掉人灰斗。

2、模擬計算
2.1數學模型
本文只討論煙氣的流場分布,因此對模型簡化,忽略布袋的微觀過濾機理,將其視為均質空間。不考慮溫度變化,所有璧面與下部排灰口密封嚴實,無漏風。固體壁面在靠近壁面處采用壁面函數法進行處理,送風口處采用速度入口v=v
in,回風口為壓力邊界條件p =P
out。現假設左側分室處于離線狀態,其出口面設置為璧面邊界條件。模型采用混合結構進行網格劃分,利用有限容積法和SIMPLEC算法對微分方程進行離散、求解。
為了更好分析離線袋式除塵器(A)內部氣流分布情況,了解其改進情況,同時給出了常規袋式除塵器(B)的流場計算,予以對比。
2.2計算結果對比分析

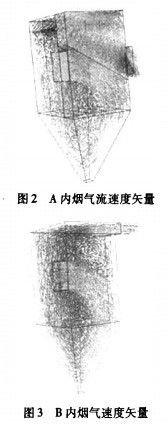

圖2、圖3給出了除塵器內部煙氣速度矢量分布情況。煙氣在除塵器內,繞過隔板進入過濾袋室,在下部灰斗區形成較大的渦流,深至排灰口附近。因此在除塵器的安裝過程中,其密封性尤為重要。否則當噴吹完畢后,集灰斗中的粉塵被氣流卷吸,將在很短的時間內再次附著于濾袋上,運行阻力急劇上升,最終導致系統癱瘓。對比兩種除塵器的矢量分布情況,可以看出,全部濾袋投入使用時,袋室內氣流分布均勻,即表示各濾袋所承受負荷相當。如果將其中部分濾袋分室離線后,關閉該分室離線閥,由于流動受阻,該區域煙氣變得稀疏,空氣反吹壓阻降低,塵餅反向受力增大,易于脫落,同時流場擾動減小,更加有利于粉塵向灰斗沉降,避免二次卷吸。

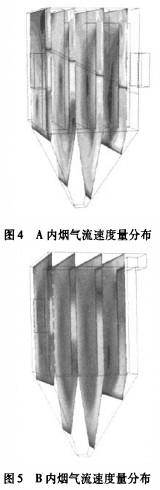

除塵器內煙氣流速度量分布情況表明(如圖4、圖5),除塵器的下部近壁速度較高,外側濾袋負荷較大,運環境較惡劣,阻力增加較快。粉塵比重小,流動性差,同時由于灰斗斜度尺寸受限,粉塵容易堆積在斜面上,難以排出。比較各過濾分室速度值,離線部分明顯較低,為濾袋再生提供良好的氣流環境。
3、結論
通過對比分析布袋除塵器內煙氣流場分布情況可知,針對生物質粉塵的特點,袋室由數個分室組成,將部分濾袋離線,降低煙氣流速,可以有效減小氣流擾動,利于粉塵的脫落和收集,增強濾袋的再生能力。其增加了過濾面積和離線閥設備等,成本有所增加,但實際運行表明較常規布袋除塵器有明顯。
