一、簡介

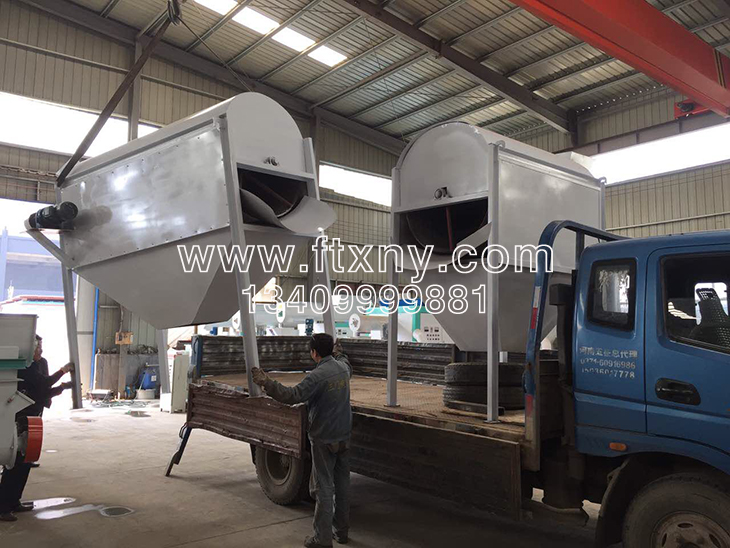

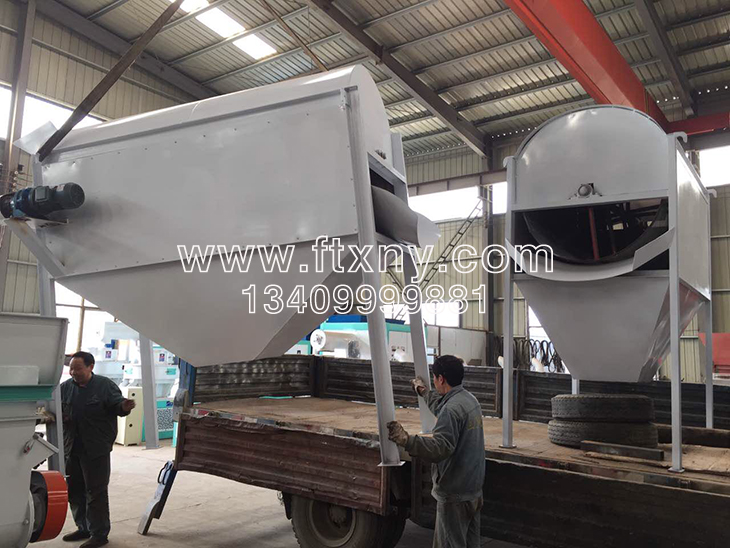

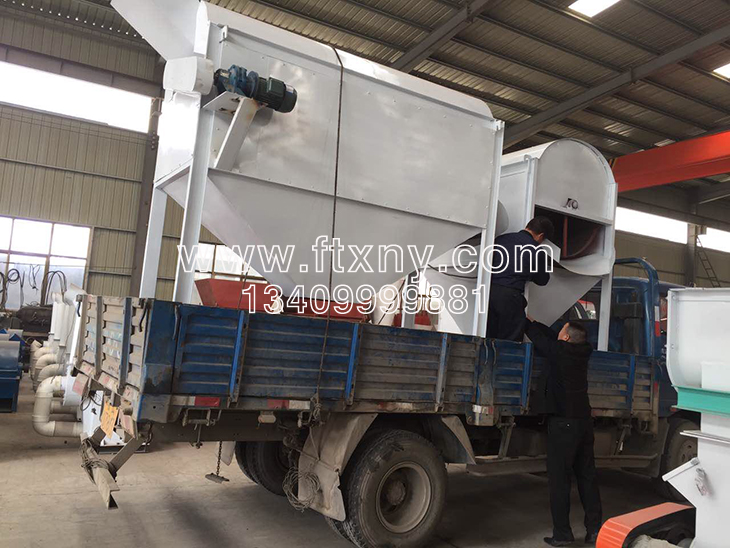

滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。 電動機經減速機與滾筒裝置通過聯軸器連接在一起,驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后,由于滾筒裝置的傾斜與轉動,使篩面上的物料翻轉與滾動,使合格物料(篩下產品)經滾筒外圓的篩網排出,不合格的物料(篩上產品)經滾筒末端排出。由于物料在滾筒內的翻轉、滾動,使卡在篩孔中的物料可被彈出,防止篩孔堵塞。
二、滾筒篩的性能特點:
1、采用滾動輸送原理,摩擦系數小,磨損輕,篩孔不易堵塞;
2、滾筒支承采用整體通軸結構,運行平穩,不振動,噪聲低;
3、內部滾筒篩網配件采用分體設計,結構簡單,更換維修快捷方便;
4、滾筒體采用有效的全密封結構,不揚塵,不污染;
5、運行安全可靠,采用減速傳動,傳動效率高,配帶功率小,能耗低,節能效果明顯;
6、可按客戶要求采用不同篩網材質,篩孔尺寸,篩分效率高,使用壽命長,維護成本低 。
三、技術參數
型號 |
功率 |
轉速(r/min) |
產量(t/h) |
Ø800*1500 |
1.1 |
15~30 |
0.8~1.3 |
Ø1000*1500 |
1.5 |
15~30 |
1.0~2.5 |
Ø1200*2000 |
1.5 |
15~30 |
2.0~3.5 |
Ø1500*2500 |
1.5 |
15~30 |
3.0~4.5 |
Ø1800*3000 |
2.2 |
15~30 |
3.5~6.0 |
Ø2300*3500 |
3.0 |
15~30 |
40~8.0 |
