六氟化硫( SF6)斷路器是利用SF6氣體作滅弧介質及觸頭斷開間隙絕緣介質的一種斷路器。

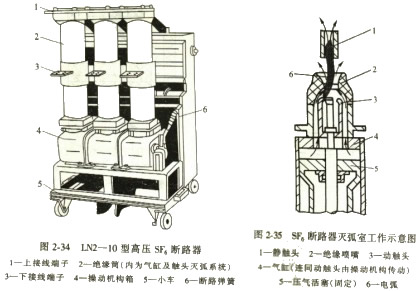

SF6斷路器的結構,按其滅弧方式分,有雙壓式和單壓式兩類。雙壓式具有兩個氣壓系統,壓力低的作為絕緣,壓力高的作為滅弧。單壓式只有一個氣壓系統,滅弧時,SF的氣流靠壓氣活塞產生。單壓式結構簡單,我國現在生產的LN1、LN2型斷路器均為單壓式。圖2-34是LN2-10型高壓SF6斷路器的外形。
SF6斷路器滅弧室工作示意圖如圖2-35所示。斷路器分閘時,裝有動觸頭和絕緣噴嘴的氣缸由斷路器操動機構通過連桿帶動,離開靜觸頭,造成氣缸與活塞的相對運動,壓縮SF6,使之通過噴嘴吹弧,從而使電弧迅速熄滅。
SF6斷路器與油斷路器比較,具有下列優點:斷流能力強,滅弧速度快,絕緣性能好,檢修周期長,適于頻繁操作,而且沒有燃燒爆炸危險。但是它要求加工精度高,對其密封性能要求更嚴,因此價格較貴。
SF6斷路器主要用于需頻繁操作及有易燃易爆危險的場所,特別適于作全封閉組合電器。
SF6斷路器配用CD10等型電磁操動機構或cr7等型彈簧操動機構。
