江蘇省農業科學院現代農業服務基地正在建設中,占地217043 .72m2,總建筑面積303229m
2,原10kV配電房的電力容量已不能滿足發展的需要。為了適應發展,就必須新建一座高壓配電房,新建10kV配電房設于農業科技成果展示與交易中心一層,為兩路lOkV電源供電,規模為兩進十出,高壓設聯絡。
1、施工計劃網絡圖

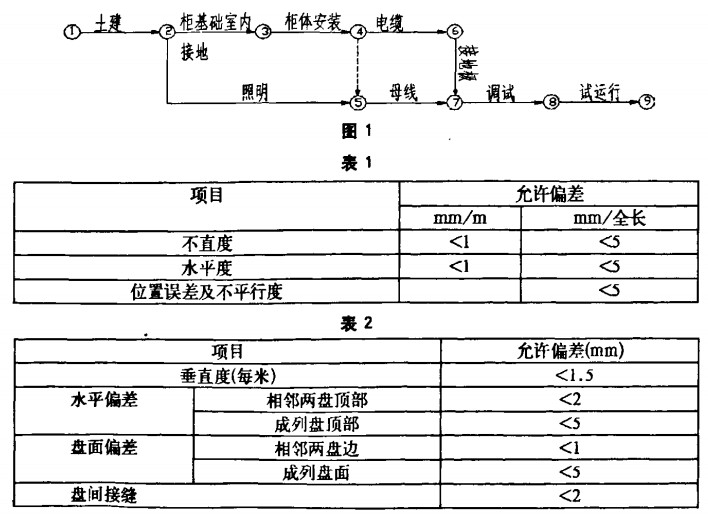

每一項工程都需要制定完善的施工方案,科學地統籌安排各項施工活動,以取得更大的經濟效益,同時施工過程必須符合三個要求,即連續性、比例性、均衡性。在已選定施工方案的基礎上,編制施工進度計劃,根據工程工作量,按照勞動定額及有關因素排列的施工期限,來指揮生產、組織施工、確定勞動力及物資供貨日期。在規定的工期內,合理安排工程中的相互銜接和穿插的配合關系,有計劃地完成質量合格的工程任務。如下為10kV配電房的建設網絡計劃.
2、土建施工及電氣配合
土建施工人員必須按照土建設計圖紙認真規范的進行施工,同時電氣管理人員、電氣安裝人員必須和土建施工人員搞好協作關系,互相幫助提醒,互相理解、認真讀圖,充分掌握土建的結構和房間的布置及裝飾要求,何時進行哪一步工作,需要何種材料等,要心中有數。
2.1土建方面要隸
(1)長度大干7m的配電裝置室,應有兩個出口,并宜布置在配電裝置室的兩端。
(2)配電裝置審應設防火門,并應向外開啟,防火門應裝彈簧鎖,嚴禁用門閂。相鄰配電裝置室之間如有門時,應能雙向開啟。
(3)配電裝置室可開窗,但應采取防止雨,雪,小動物、風沙及污穢塵埃進入的措施。配電裝置室臨街的一面不宜裝設窗戶.
(4)電纜溝要做防水防潮處理。
(5)高壓柜混凝土基礎、電纜溝、電纜溝邊的角鋼預埋等嚴格按照設計要求施工。
2.2管線的預埋
(1)進出配電房的電纜預埋鋼管兩端應做成喇叭口,管口去除毛刺。
(2)埋人建筑物、構筑物內的電線保護管,與其表面的距離不應小于15mm.
(3)電纜溝內的電纜支架預埋:電纜支架由角鋼制成一字型、尾部開魚尾,前端應翹起,入墻部分不小于l5 0mm,角鋼的規格由被支電纜外徑?jīng)Q定,入墻部分用高標號水泥砂漿澆注。
3高壓柜槽鋼基礎.室內接地線的連接
3.1槽鋼基礎的制作安裝
基礎槽鋼的制作安裝是很重要的一環,否則不能保證柜體的安裝要求。
(1)選用10#槽鋼按照設計圖紙的尺寸進行下料、拼裝、焊接、打磨、防腐處理等工藝完成制作,然后按平面布置圖上的尺寸位置將槽鋼擺放正確。調整水平后,與原預埋的角銅焊接;A(chǔ)型鋼安裝的允許偏差應符合下表的規定(如表1)。
(2)基礎槽鋼安裝后,其頂部宜高出抹平地面lOmm.手車式成套柜按產品技術要求執行。基礎型鋼應有明顯的可靠接地,每組基礎不小于2處接地,用30x5的鍍鋅扁鋼與接地干線焊接。
3,2室內接地線的制作安裝
根據設計圖紙及有關規范進行配電室內及電纜溝內的接地線安裝.
4照明。插座安裝
在高壓柜槽鋼基礎和接地極安裝的同時應進行照明、插座安裝工作。高壓柜安裝時,照明部分應安裝完畢,插座部分的穿線要結束,其它可以與柜體安裝同時段進行。嚴格按照設計圖紙進行施工,值得注意的是:照明及插座線應用阻燃型的,應急燈具安裝應按照供貨廠家的要求加控制線。
5高壓柜.直流屏的安裝
高壓柜進場之前,配電室的土建、裝飾、照明工程已結束,門窗已安裝完畢。室內地面工作已結束,室內溝道無積水,雜物。
5.'高壓柜安裝
(1)進場時對柜體進行驗收檢查,對照?qǐng)D紙及合同進行驗收,合格后方可進場安裝。
(2)高壓柜的順序位置不能放錯,應按圖紙依次安裝。擺放完畢后再進行最后較
正,偏差值應符合規范要求。然后用連盤螺栓進行連盤,最后將盤與基礎型鋼點焊固定。
(3)母線耩安裝時要保證橋的拉桿牢固。
5.2宣流屏安裝
(1)進場時對柜體進行驗收檢查,按合同核對蓄電池,直流屏的型號、規格是否與合同規定的一致,驗收合格后方可進場安裝。
(2)柜體安裝要符合規范,盤、柜安裝的允許偏差如表2。
