1、概論
中國位于亞洲東部、太平洋西岸,大地構造位置處于歐亞板塊的東南部,東與太平洋板塊相連,南與印度板塊相接。域內地層發育齊全,沉積類型多樣,地質構造復雜,巖漿活動頻繁,變質作用復雜多樣的地質環境,優越的成礦條件,形成了豐富的礦產資源。
絕大多數礦產資源是不可再生的耗竭性資源,是人類生存和社會發展的重要物質基礎。從石器時代、青銅器時代、鐵器時代,到近代和當代建立在煤炭、石油、鈾的使用上的工業化社會及現在進入的信息社會,人類歷史上每一次社會生產力的進步都伴隨著礦產資源利用水平的飛躍。人類在大規模利用礦產資源的基礎上建立起了高度繁榮的當代經濟,刨造了前所未有的文明。在未來的經濟發展和設會進步中,礦產資源依然是十分重
要的物質基礎。
我國現已發現礦產168種,已探明儲量的152種,其中非金屬礦有88種,未探明儲量的5種,由此可見,我國的非金屬礦產資源是十分豐富的,約占整個礦產資源的55%以上,因此,加大力度發展非金屬礦是非常必要的。由于非金屬礦品種眾多,其用途也大不一樣,對于粉磨階段的要求不同,所以,使用的粉磨設備也不盡相同。本文針對整個非金屬礦行業,著重介紹一種新型的節能、環保型專利磨機—廣義磨。
2、廣義磨應用于非金屬礦行業
2.1廣義磨簡介
廣義磨是經過多年的研究后試驗,采用了獨特的原型和結構,吸取了國內外眾多傳統和新型耪磨設備之長,開發的粉磨行業新一代高新技術專利產品,是一種高效、節能、無粉塵和噪音污染的環保型產品,可用于石灰?guī)r、白云石、菱鎂礦j硅石、硅灰石、硅藻土、云母、石膏、剛玉、石皇、滑石、沸石、石棉、石英巖、長石、脈石英、砂巖、高嶺土、膨潤土、花崗巖、大理石、天青石、莫來石、方解石、硫鐵礦、鈉硝石、明礬石、芒硝、重晶石、頁巖、橄欖石、蛇紋石、葉臘石、麥飯石、鋁礬土、泥炭、鹽礦、鉀鹽、鎂鹽、鋇鹽、偏硅酸鈉、凹凸棒土、砷礦、漠礦、硬礦、硼礦、磷礦等非金屬礦行業的粉磨。該產品還廣泛應用與化工、建材、冶金、礦山、能源、耐火材料等行業,奠氏硬度8級以下,成品細度要求不高于400目的各種物料的粉磨。
廣義磨以其效率高、能耗低、無粉塵污染、噪音小、產品細度易于調節、易損件消耗小(產品增鐵僅十萬分之一)、結構簡單、故障率低、占地面積小、投資省等諸多優點倍受全國各行業用戶的青睞,F(xiàn)已在湖南、湖北、河南、河北、甘肅、陜西、廣東、廣西、云南、貴州、四川、重慶、福建、江蘇、浙江、山東、安徽、遼寧、青海省擁有百余家用戶,為各個企業創造了巨大的經濟效益,并充分發揮了廣義磨的優良性能。
廣義磨已榮獲六項國家專利。
2.2廣義磨的結構、粉磨原理及特征
廣義磨,亦稱立式輥磨機,為立式結構,由傳動系統、粉磨系統和機體等組成。傳動系統一般采用低速電機直接用皮帶輪減速,傳動穩定可靠。粉磨系統由磨輥裝置、耐磨襯板和定位裝置等構成,磨輥裝置通過花盤和銷軸與主軸連接在一起,通過定位裝置,使磨輥與耐磨襯板之間保持一可調間隙。
廣義磨在工作時,傳動裝置使主軸旋轉從而帶動磨輥裝置同步旋轉。物料從上部進人主機后,被撤料盤均勻地撤向中機體之內壁,在重力作用下,物料沿襯板錐面滑動,并形成料層,既公轉又自轉的磨輥則在料層上反復碾壓,料層受到強壓而使顆粒物料粉碎,被粉磨后的物料從出料口排出。
廣義磨的進料、出料依靠離心力和重力,不同于雷蒙磨依靠的是鏟刀和風機的風力。廣義磨的耐磨襯板安裝在固定且不旋轉的機座上,轉速的高低不會對下料產生影響。其碾壓力來源于由轉動產生的離心力和彈簧作用力疊加而成的合力。只要改變轉速或調整彈簧力便可很方便地調整粉磨力的大小。物料的下料速度、料層厚度及產品粒級的構成可通過耐磨襯板內壁的角度、磨輥與耐磨襯板之間的間隙大小、物料出口的流速等因素進行控制。

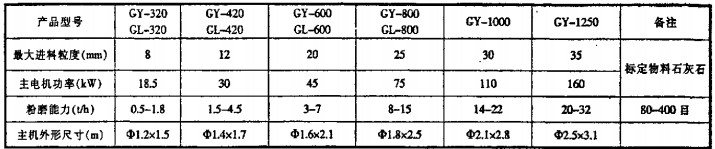

2.3廣義磨的主要技術參數如下
2.4廣義磨單機細度的可調節性
對于要求產品細度在0~5mm.-100目含量不超過15%的情況,廣義磨通過適當?shù)恼{(diào)節,與+5mm振動篩組合即可實現,且產量高,而這些都是其他設備難以實現的,這也正是廣義磨的一個突出優勢。同時對于要求產品細度-80目90%的情況采用單機,不需分級便可輕松實現。

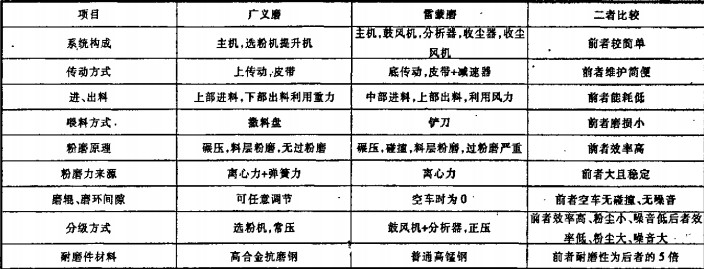

2.5廣義磨與雷蒙磨粉磨系統對比
3、非金屬礦行業中常用的粉磨設備簡介
非金屬礦行業在粉磨階段所使用的粉磨設各種類繁多,主要有雷蒙磨、球磨機、振動磨、萬能粉碎機、立磨、氣流磨、對輥破碎機、沖擊式破碎機及各類擠壓磨機等傳統粉磨設備,從總量上看,目前80%以上的是使用雷蒙磨,但由于受基本結構的限制,這些粉磨設備均存在生產能力小,電耗高,粉塵大,噪音大,易損件壽命短,故障率高等諸多缺陷,而近年來,廣義磨集中了眾多粉磨設備之精華,以及先進時原理,獨特的結構,近乎完美地解決了這些問題,為整個非金屬礦行業帶來了福音。
4、廣義磨的優勢分析
通過實際應用證明,廣義磨具有以下主要優勢:
1)產量大,電耗低。廣義磨采用的是擠壓和碾磨這種最低粉磨能耗,最高粉磨效率的粉磨方式,粉磨出來的物料細度好,粒度均勻,產量大。
2)介質磨損小,制品純度高,易損件壽命長。這是由于料層粉磨,輾輥與耐磨襯板不直接接觸,且其耐磨材質采用高合金耐磨材料,其易損件壽命是雷蒙磨的4倍以上。
3)噪音低,無粉塵污染。系統在常壓下工作,粉磨時無直接的金屬碰撞,成品回收率幾乎達100%,節省環保費用。
4)細度調節性好,廣義磨系統通過調節選粉機,可以實現細度在80400目之間任意調節,并使得過粉磨現象輕微,效率高。
5)設備占地面積小,只及球磨機的I,2,雷蒙磨的2/3,更有利于節省工程投資。

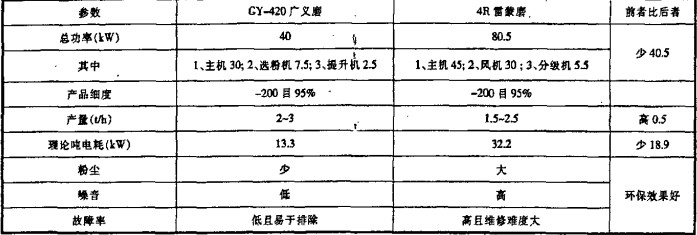

5、廣義磨與雷蒙磨的經濟指標對比
在非金屬礦行業中,以石灰?guī)r為例,擬訂石灰?guī)r的成品細度要求達到-200目95%以上,采用廣義磨與雷蒙磨對比:按上述分析:對年產二萬噸石灰石的生產線,儀粉磨節電一項降低的生產成本就是18,9x0.5x0.8x20000=15.12萬元。
式中:18.9為磨石灰石每噸節電量(kW)
0.5為每度電單價(元)
0.8為計算準確系數
6 結論
非金屬礦加工行業屬勞動密集型、增值較低、靠規模效益的產業,所以,選用先進適用,環保效果好,穩定耐用,故障少,便維護的可靠設備,降低消耗,節省成本是關鍵所在。高效、節能、環保型廣義磨由于采用了新穎而獨特的粉磨原理,合理而可靠的結構,高耐磨性能的合金材料,并集中了眾多粉磨設備之精華,從而使得這一高科技產品的各項性能遠遠優于其他粉磨設備,如雷蒙磨和球磨機。
