1、序言
在電力建設中,lOkV配電室是供配電系統中一個的重要環節,它是將電網電能輸送到用戶的一個中轉站,無論是現代化的工廠,還是現代化的辦公大樓,以及居民樓群之內,都有l(wèi)OkV配電室。lOkV配電室內電氣設備的安裝又是電氣安裝工程中一個重要的環節,它的好壞是一個工程形象好壞的關鍵。
2、施工方法
2.1與土建專業配合
在土建專業施工時,電氣專業應密切配合與盤、柜安裝有關建筑物(構筑物)尺寸、位置、預埋件位置是否正確、大小是否合適,是否牢固等問題。雖然有些誤差可以在事后進行修補,但為了避免后續施工中不必要的麻煩,電氣專業應及時對土建專業的施工提出建議,以便
于后來電氣設備的安裝工作。
2.2基礎型鋼的安裝
2.2.1制作
基礎型鋼一般是現場制作,尺寸依據設計藍圖。施工前,施工人員應對圖紙的尺寸與訂貨圖中每面盤的尺寸進行核實,以避免囚設計疏忽或筆誤而造成的偏差。lOkV配電柜的底座一般采用10#槽鋼平放加工(即lOc,m平面在上方),由于lOkV配電柜比較重,這樣便于承重,能夠增強穩定性。槽鋼在經過較直、下料、拼裝、焊接、打磨等工藝就成型了,然后按平面布置圖上的尺寸位置將槽鋼擺放在正確位置,一定要注意兩列盤間的距離,因?yàn)橛行└邏汗竦哪妇聯絡是用母線橋來連接,所以尺寸稍有誤差就會對將來母線橋的安裝帶來很大的麻煩。
2.2.2固定
首先對基礎型鋼進行找平工作,可以用水準儀進行測量。先測出型鋼基礎自然狀態擺放時的最高標高點,然后把這點固定,再把其它各點標高固定與此標高相同即可,可以墊些墊鐵點焊,全部標高調整好后,復測一次,最后滿焊加固。如果為了高壓柜安裝完成后能夠更
加美觀,最好先與土建專業確定最后室內地平的標高,然后以型鋼底座的標高高于地平標高2c,m左有為宜。用水準儀測量的誤差基本在Imm以?xún)?nèi),如果沒有水準儀,也可用長的塑料管注水的方法來施測,實踐證明,其誤差也可控制在3mm以?xún)?nèi),完全符合規范要求。
2.2.3接地
基礎型鋼的接地,每組型鋼底座應有不少于2處的接地,接地材料選用- 50 x5鍍鋅扁鋼直接與接地干線相連,接地干線的接地電阻應符合設計要求。另外型鋼的內側或接地扁鋼上需焊幾組接地螺栓,因?yàn)楦邏汗駜?nèi)的接地線要與此相連,要求用鍍鋅螺栓。
2.3高壓柜的安裝
2.3.1檢查
高壓柜進場之前應對電氣室進行檢查,常有的檢查項目包括:屋頂、樓板是否施工完畢,是否有滲漏;室內抹灰是否完成;門窗是否安裝完畢,是否有損壞;門是否可以上鎖等。簡而言之,室內凡是進行施工活動有可能損壞已安裝設備的土建施工必須全部結束。
2.3.2安裝
高壓柜進場時對柜體進行相關檢查,檢查合格后方可進場安裝。安裝時應從一側開始,先將高壓柜按圖紙位置依次擺放在基礎型鋼上,可以使用液壓小車或滾筒來完成。每面盤之間留一點縫隙,最后一面或幾面盤由于空間不夠可以先不放在型鋼上。然后從第一面盤開始定位,然后其它盤與之靠攏,最后進行校正,偏差值應符合下表的規范。然后用連盤螺栓進行連盤,最后將盤與基礎型鋼點焊固定即可(在內側點焊)。實踐證明,如果基礎型鋼安裝誤差很小,高壓柜的尺寸誤差也非常的小,高壓柜放在槽鋼上就可以滿足相關規范的要求。

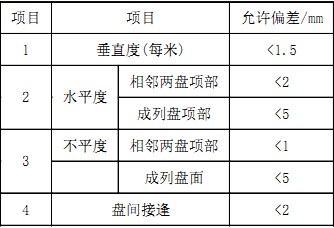

表1盤、柜安裝的允許偏差
2.3.3母線橋的安裝
母線橋的安裝過程很簡單,只要保證固定母線橋的拉桿的牢固性就可以了,這里不作詳述。
2.4母線安裝
2.4.1檢查
母線應按工程材料及設備進場的相關規定進行驗收,母線表面應光潔、平整、豎直,不得有裂紋、沙眼,無明顯機械外傷等。
2.4.2預拼
由于母線很多,多數為雙片母線,安裝前應根據母線上的編號確定母線的位置?梢韵葘⒛妇放在柜前,把整列母線依次按實際位置進行擺放,再對母線上的螺栓孔進行核查,保證螺栓孔的尺寸、位置與柜內連接處一一對應。因?yàn)楦邏汗竦哪妇需從側面按次序穿人,如果中間某段母線上的孔的位置不符或是尺寸不吻合,重新安裝它需要把之后安裝的全部母線拆除,所以母線在柜外的預拼是非常重要的。
2.4.3安裝
預拼完成后就可以進行柜內的組裝了,此過程中要注意在穿母線時避免母線上的絕緣護套刮損,影響絕緣。母線的安裝應按母線的驗收規范進行施工,注意螺栓的平、彈墊,螺栓的力矩、螺栓的點紅等。施工時一定要注意施工人員所攜帶的小工具、螺栓螺帽等小件,防止其從柜縫掉入高壓柜內,萬一不慎掉入高壓柜內,應急時找到,并將其取出。
2.5電纜敷設、接線
2.5.1高壓電纜
高壓電纜的固定和接線工作應在電纜的試驗結束并合格后方可進行。電纜的固定是為了避免接線端子處承受電纜的拉力或張力,固定電纜的方法很多,如果電纜在電纜溝內,可以用扁鋼制作的Ω卡進行固定,固定時可以墊一塊電纜的外皮以保護電纜;如果電纜在夾層內,可以固定在走線架上。電纜固定完后,將電纜頭與接線端子接上即可,最好涂點導電膏,另外電纜的接地線也要接好。
2.5.2控制電纜
控制電纜在檢查合格后方可進行敷設,敷設時注意高壓柜的進線必須從柜的底部進入,盤間連線不得從兩面高壓柜之間的孔洞直接穿過,因?yàn)榇丝锥词菫槲C(jī)綜合保護系統通訊線專門預留,其它電纜從此穿過可能會對綜合保護系統形成干擾,所以施工時切記不要貪圖方便省事?刂齐娎|頭的制作和接線符合相關規范即可,這里不作講述。
2.6調試前的檢查
調試之前的檢查也是必不可少的,因?yàn)楦邏合到y(tǒng)對絕緣的要求很高,很小的疏忽都可能導致調試過程中對設備的損壞。檢查的內容主要包括以下幾方面內容:地面、電纜溝內不得有雜物(電纜接線垃圾、土建垃圾等);高壓柜內不得有雜物、灰塵;其中母線室、高壓電纜室及斷路器室最好用吸塵器進行除塵;還要檢查高壓柜體的接地,柜門與柜體、斷路器與柜體之間的接地連接是否牢固等。在以上內容都完成之后就可以進行高壓柜的調試工作了。
3、結束語
以上是根據工作中的實際經驗和工人的安裝經驗所總結,希望能給有關的安裝人員一些幫助。
