      15kV系統避雷器的選擇

      發布時間:2012-12-10 15:26    來源:未知

      1引言
          避雷器,又稱過電壓限制器(surge arrester),是保護電氣設備免受瞬態過電壓的危害、限制續流的持續時間和幅值的一種裝置。當過電壓出現時,避雷器兩端子間的電壓不超過規定值,使電器設備免受過電壓損壞;過電壓作用后,又能使系統迅速恢復正常狀態。
          因電網中可能存在雷電過電壓、工頻過電壓、操作過電壓、諧振過電壓等過電壓威脅,而避雷器作為克服過電壓的利器,有著不可替代的地位。因此,正確、合理的選擇和使用避雷器顯得尤為重要。
          我國采用中壓電網為民用建筑供電,常見配電電壓等級有6kV和10kV,在個別地區也有20kV這個電壓等級。15kV中壓電網在國內還未見使用。但是,隨著我國對外經貿交往的不斷擴大,我國企業承攬的海外工程越來越多,15kV這個電壓等級的中壓電網也引入了我國電氣設計、產品制造及施工領域。由于我國沒有這個電壓等級的中壓電網,因此國家及電力行業標準中對15kV避雷器的選擇及使用尚未做出明確規定。
          下文就以筆者設計的某工程為模型,簡述15kV系統中避雷器的選擇。
      2、工程簡介
          某工程變電所位于民用建筑內,內設高壓環網柜、變壓器及低壓配電柜。電源為15kV中性點非直接接地系統,單相接地故障在lOs以上切除,避雷器安裝在高壓進線柜內。為敘述簡便,下文僅簡稱“上述避雷器”。
          民用建筑變配電系統中,中壓避雷器一般設置在變電所內的中壓母線側。用以限制作用在中壓配電的設施,主要是配電變壓器、分段開關、刀閘及電纜頭的雷電過電壓和除諧振過電壓及暫態過電壓以外的相對地過電壓。
          無間隙金屬氧化物避雷器的特點:
          (1)結構簡單。
          (2)保護性能好,電阻片具有良好的非線性伏安特性,正常工作電壓下通過避雷器的電流。ㄒ匀菪苑至繛橹鳎瑹o需串聯間隙,消除了因間隙擊穿特性變化所造成的影響,保護特性僅由殘壓所決定。
          (3)吸收能量大,非線性金屬氧化物電阻片單位體積吸收能量較碳化硅非線性電阻片大5~10倍,同時,電阻片或避雷器均可并聯使用,使吸收能力成倍提高。
          (4)保護效果好,只要過電壓超過避雷器額定電壓,保護作用就開始。這對降低頻繁作用在被保護設備上的過電壓,減少異常絕緣擊穿,延長設備的壽命有積極作用。
          (5)運行檢測方便,能通過帶電試驗檢測避雷器特性的變化。
          (6)由于沒有串聯間隙,電阻片不僅要承受雷電和操作過電壓作用,還要承受正常持續運行電壓和暫時過電壓,因而存在著這些電壓作用下的劣化和熱穩定問題。
          鑒于以上特點,本案例選用了肘形無間隙金屬氧化物避雷器,安裝在環網柜進線處。
          由于無間隙金屬氧化物避雷器沒有主間隙,因此沒有滅弧電壓和放電電壓的特性參數。故選擇金屬氧化物避雷器的參數主要控制兩個方面:一是避雷器應有足夠的保護水平;二是避雷器自身保證必要的使用壽命,并在工作時不損壞。
          1)持續運行電壓(Uc)
          避雷器持續運行電壓是允許持久地施加在避雷器端子間的工頻電壓有效值。
          對于無間隙避雷器,運行電壓直接作用在避雷器的電阻片上,會引起電阻片的劣化,因此允許持續作用在避雷器上的電壓是一個很重要的參數。為了保證一定的使用壽命,長期作用在避雷器上的電壓不得超過避雷器的持續運行電壓,以免引起電阻片的過熱和熱崩潰。
          中性點非直接接地系統,單相接地故障在10s以上切除Uc≥1.1 Um (3kV~20kV系統)。15kV系統Um=17.5kV, Um=19.25kV,故上述避雷器U。≥19.25kV。
          2)額定電壓(Ur)
          避雷器額定電壓是施加到避雷器端子間的最大允許工頻電壓有效值,按照此電壓所設計的避雷器,能在所規定的動作負載試驗中確定的暫時過電壓下正常地工作。
          由于電力系統的標稱電壓是該系統相間電壓的標稱值,而避雷器一般安裝在相對地之間,正常工作下承受的是相電壓和暫時過電壓,并且避雷器有它本身的特點,因此其額定電壓與電力系統的標稱電壓以及其他電器(變壓器、斷路器等)的額定電壓有不同的意義。
          按國際電工委員會(iEC 99-4)及GB11032對無間隙金屬氧化物避雷器的規定,避雷器在60℃的溫度下,注入標準規定的能量后,必須能耐受相當于額定電壓數值的暫時過電壓至少10s。
          在相同的系統標稱電壓下,避雷器的額定電壓選得越高,在運行中通過避雷器的漏電流越小,對減輕避雷器的劣化有利,可以提高運行的可靠性。但另一方面,避雷器的額定電壓高了,殘壓也相應增高了,在同樣的絕緣水平下,保護裕度會降低,這兩方面是矛盾的。一般考慮的原則是:只要滿足保護絕緣的配合系數,避雷器的額定電壓可選得高一些。
      配電柜
          U,≥kUt
          K一一切除單相接地故障時間系數;lOs及以內切除,k =1.0,lOs以上切除,k- 1.25—1.3(k=1.25主要用于保護并聯補償電容器及其他絕緣較弱設備的避雷器);
          Ut--暫時過電壓(kV)。

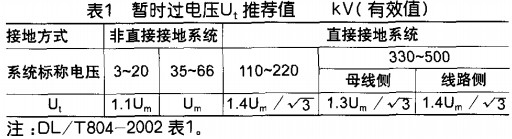

          根據上式和表1,上述避雷器的kUt=1.3×1.1×17.5=25.03kV,故Ur≥25.03 kV.
          3)標稱放電電流
          GB11032中規定的避雷器標稱放電電流見表2。
      配電柜
          根據表2,上述避雷器的標稱放電電流為5kA。
          4)直流參考電壓
          直流參考電壓是避雷器在直流參考電流下測出的避雷器上的電壓。直流參考電流的數值,由制造廠規定。國內一般都采用ImA。直流ImA參考電壓值一般不小于避雷器額定電壓的峰值。故上述避雷器的1mA直流參考電壓值不小于45kV。
          5)能量吸收能力
      避雷器的能量吸收能力包括操作沖擊(長持續電流沖擊)與大電流沖擊兩個方面。
          (1)方波沖擊電流能力
          對1.5kA和2.5kA等級避雷器和5kA等級(額定電壓90kV以下)避雷器,不要求進行輸電線路特性規定的線路放電試驗,但避雷器在雷電過電壓或部分操作過電壓動作后,系統的電容、電感中存儲的能量仍會向避雷器釋放。因此要根據避雷器的類型及使用情況進行幅值為50A~600A的2000 μ s的方波沖擊電流試驗,具體要求見DL/T804-2002表1 1。
          故上述避雷器的2000μs的方波沖擊電流(峰值)為150A。
          (2)大電流沖擊耐受能力
          GB11032中規定,對無間隙避雷器電阻片需進行大電流沖擊耐受抽樣試驗,這是考慮在接近避雷器安裝地點處,遭受直接雷擊或發生反擊時,通過避雷器的雷電流將較大。電阻片在這種大電流沖擊下,不應有擊穿或閃絡等破壞。在動作負載試驗中,也要施加大電流沖擊,由于避雷器承受大電流的幾率較少,所以只施加兩次,耐受試驗數值見DL/T804-2002表12。
          故上述避雷器的大電流沖擊耐受實驗電流峰值為65kA。
          6)雷電過電壓的保護水平
          無間隙金屬氧化物避雷器的保護水平完全由它的殘壓所決定。避雷器雷電過電壓的保護水平是下列兩項數值的較高者:
          (1)陡波沖擊電流下最大殘壓除以1.15;
          (2)標稱放電電流(8/20μs)下最大殘壓。
          配合系數
          按慣用法衡量絕緣配合程度時,設備的絕緣水平與避雷器的保護水平之間應有裕度,稱之為配合系數k。,其數值為被保護設備的絕緣水平除以避雷器的保護水平。按GB311.1的規定:
          (1)雷電過電壓的配合系數:
          中性點避雷器k。> 1.25;
          避雷器非緊靠保護設備k。> 1.4。
          (2)操作過電壓的配合系數k。>1,15。
          根據GB311.1,15kV系統變壓器、高壓電器、高壓電力電纜等額定雷電沖擊耐受電壓(峰值)為105kV,上述避雷器的標稱放電電流(8/20 u s)下最大殘壓應小于75kV。
      3總結
          綜上所述,上述避雷器的持續運行電壓U。≥19.25kV;額定電壓U,≥25.03 kV;標稱放電電流為5kA;2000“s的方波沖擊電流(峰值)為150A;大電流沖擊耐受實驗電流峰值為65kA;標稱放電電流( 8/20“s)下最大殘壓應小于75kV。
      4、結語
          因篇幅限制,筆者僅就本案例所用避雷器選用中的主要技術參數作以簡要介紹,仍有工頻參考電壓、壓力釋放、避雷器外絕緣和耐污要求以及機械性能、密封性能等未介紹。讀者可參閱相關資料。
          三門峽富通新能源科技根據用戶的需求定做各種類型的高低壓配電柜。(三門峽配電柜定做、鞏義配電柜定做、洛陽配電柜定做、鄭州配電柜定做)
