但是傳統平板烘干機的亂板鏈條,是一個單一封閉的傳動體。通過我們長時間的運行發現,一旦刮板鏈條出現故障被拉斷,在很短的時間內就會造成整個刮板鏈條的扭曲變形和損壞,并且這種故障的維修難度大、需用時間長,對于連續作業的大型加工廠來說,其造成的直接經濟損失和間接經濟損失,都是相當大的。
針對這一問題,我們通過考查、分析和論證,于1998年開始,先后對我廠的三臺平板烘干機進行了傳動方式的改造,并收到了明顯效果。
1、改進方法(以四層平板烘干機為例)

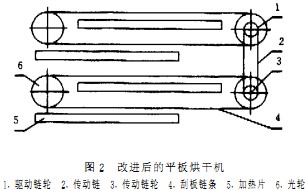

改進方法如圖2所示。是在不改變物料運動路線和烘干效果的前提下,將亂板鏈條南原來的一個封閉傳動體,改為多個封閉傳動體。每個封閉的傳動體各有一個驅動鏈輪軸,各驅動鏈輪軸之間靠軸頭的傳動鏈輪傳動。每一個封閉的傳動體,可帶動兩層加熱片上的物料進行運動。
2、效果
改造后的傳動方式與原傳動方式相比,雖然增加了兩個傳動鏈輪、兩個驅動鏈輪和一個傳動鏈,卻省去了四個光輪、一根傳動軸、兩個軸承室和兩個軸承,制造成本并沒有提高;但其優越性卻極為明顯。改造后的傳動方式具體的憂點體現在以下兒個方而
2.1便于安裝、調試
由于改造后的傳動方式,刮板鏈條分為幾個封閉的傳動體,安裝、調試時,可以逐個的安裝、調試,最后進行連動調試:這樣將一個復雜的整體分解為若干個簡單的單體,非常便于發現問題和解決問題。
2. 2刮板鏈條的事故率降低、耐用性好
改造后的傳動方式,其刮板鏈條工作中承受的最大的力,等于兩層物料的阻力加摩擦力。而原傳動方式,刮板鏈條工作中承受的最大力,等于四層物料的阻力加摩擦力?梢,改造后的傳動方式,其刮飯鏈條在工作中承受的力,只是原傳動方式刮板鏈條工作中所承受力的二分之一。這就是改造后的傳動方式,刮板鏈條耐用性好、使用壽命長、事故率低的原因。
2 .3便于維修
原傳動方式刮板鏈條一旦拉斷,整個烘干機的刮扳鏈條都會發生扭曲變形甚至損壞,極難處理,而改造后的傳動方式,刮板鏈條一旦拉斷,也只是其中一個封閉傳動體的刮板鏈條扭曲變形或損壞,容易處理,大大的縮短了搶修時間。
