      Φ1650型圓錐破碎機主軸的修復改造

      發布時間:2013-11-08 10:43    來源:未知

          馬鋼桃沖礦選礦車間現有l(wèi)臺Φ1650型圓錐破碎機,該破碎機承擔著所有礦石的中碎生產。Φ1650型圓錐破碎機主軸與動錐是連為一體的,主軸的下端插在偏心軸套中。當電機通過聯軸節,圓錐齒輪副驅動偏心軸套時,動錐也同時圍繞破碎機的中心線作旋擺運動。動錐是直接破碎礦物的主要部件,為避免錐體的磨損,在錐體的外部裝有一破碎壁,它起到保護錐體的作用。為了避免破碎壁松動,其上部裝有蓋板及壓套,再用帶有螺紋的圓錐頭來壓緊。由于在使用過程中,鎖緊螺母經常拆裝、更換易損件一破碎壁及蓋板,使主軸上的螺紋部分受到損壞,桃沖礦的CJ1650型圓錐破碎機主軸經過十多年的長期使用,現已無法裝配鎖緊螺母。
        從節省配件成本的角度出發,決定對主軸螺紋部分進行修復再使用。
      1修復方案
          方案1:將主軸損壞的螺紋部分切割掉,按原螺紋尺寸M200×10,再加工一新的軸套,與原主軸對接而成。軸套與原主軸采用螺紋方式聯接,然后焊接接口,再用兩圓柱銷將主軸與軸套固定。由于在現有條件下,難以加工主軸部分的外螺紋,因此,此方案難以采用。
          方案2:將主軸損壞處的螺紋部分割掉,再加工一只帶外螺紋的軸套。按原螺紋M200×10加工一新的軸套,與主軸對接而成。軸套與原主軸采用圓柱面過盈聯接,設計時在軸套和主軸上留有倒角,然后焊接接口。通過實踐,方案2獲得了成功。
      2軸套、主軸的設計分別為

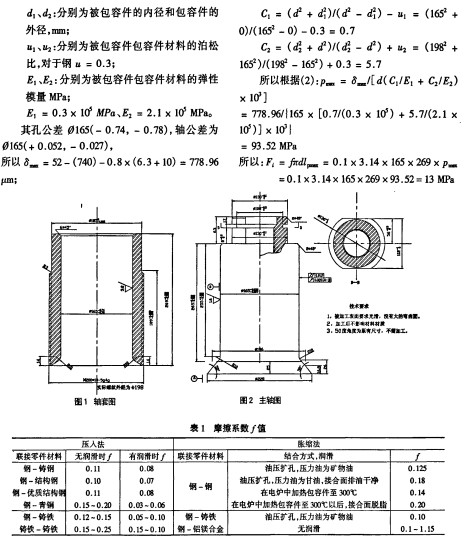

          軸套、主軸的設計分別為加工軸套的材質為45#鋼(圖1、圖2)。
      3裝配時過盈連接最大壓人力
          (1)當采用壓入法裝配時,為了選擇所需壓力機的容量,根據以下公式可以計算出最大壓入力Fi:
        根據:Fi=fπdlpmax (1)
        (1)式中:f一配合面間的摩擦系數;
          d—配合的公稱直徑,mm;
          l一配合長度,mm;
          pmax一最大徑向壓力,MPa。
          根據表1,摩擦系數最大值為f= 0.10
          所以:Fi=fπdlpmax =0.1×3.14×165 x 269×pmax

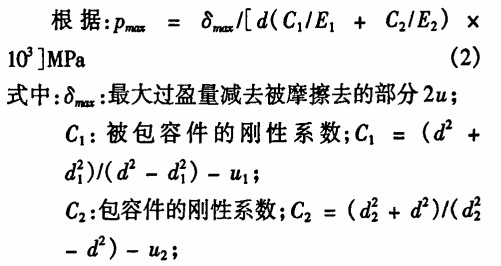

        (2)求最大徑向壓力pmax
      圓錐破碎機圓錐破碎機圓錐破碎機計算
      圓錐破碎機計算1

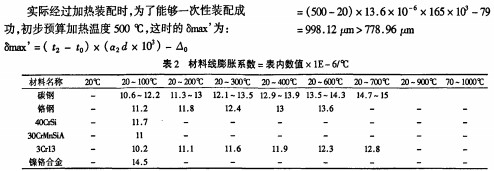

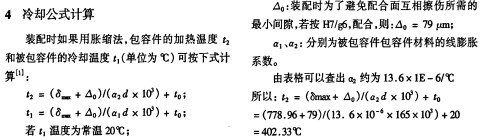

          用紅外線點溫儀進行測量溫度,當軸套加熱到500℃時,軸套輕松地裝到了加工后的主軸上,當溫度降到350℃左右時,兩配合面開始過盈,軸套已經緊緊地鎖住主軸,降到常溫時,軸套與主軸達到了預先設計時的過盈效果。經過兩年多的使用,此修復后的主軸使用狀況良好。
      5結語
          通過修復主軸,使因經長期使用而損傷無法焊接的主軸得到了重新使用,為礦山建設節省了大量資金,為以后類似的主軸修復積累了經驗。
